LES COLLECTEURS DE CIRCUITS POUR LES SYSTEMES DE CHAUFFAGE ET DE REFROIDISSEMENT DEVariotherm

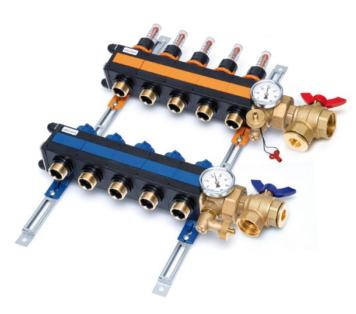

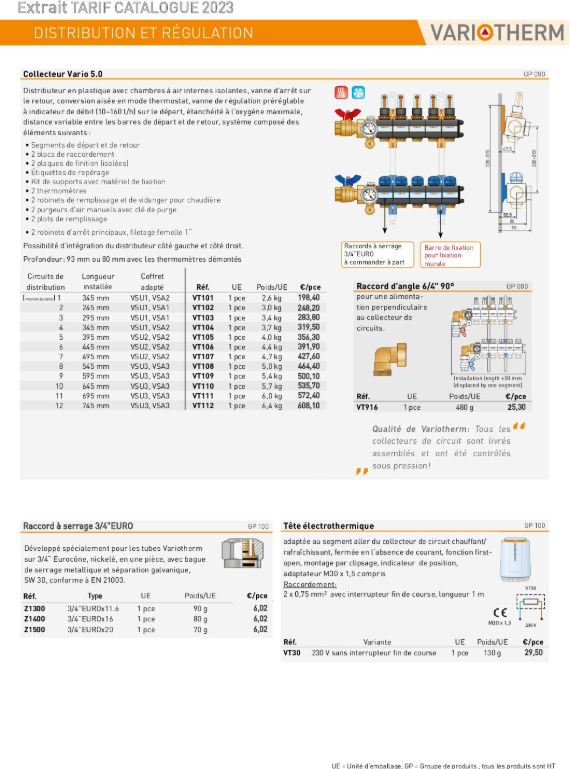

VarioManifold 5.0 La solution POLYVALENTE

Tout système de chauffage et de rafraîchissement nécessite une distribution fiable. Le collecteur de distribution (nourrice) VarioManifold 5.0 est apprécié par les installateurs pour sa fiabilité absolue, sa rapidité d’installation et sa régulation simple et personnalisée des circuits de chauffage et de rafraîchissement.

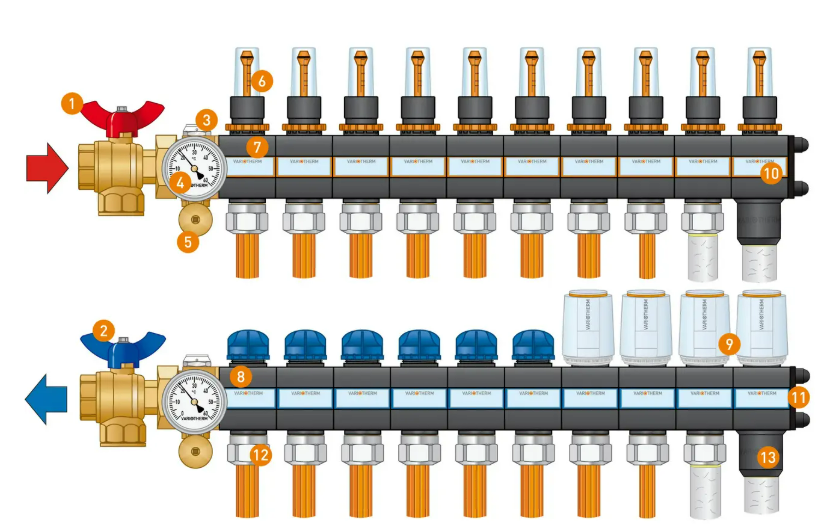

  1. Vanne à 3 voies avec alimentation par bouchon borgne (filetage intérieur 1″)
  2. Vanne à bille à 3 voies avec retour par bouchon borgne (filetage intérieur 1″)
  3. Purgeur d’air manuel
  4. Thermomètre
  5. Vanne KFE 1/2″, rotative
  6. Indicateur de débit, le voyant peut être dévissé sous pression
  7. Segment d’alimentation avec indicateur de débit réglable (10–160 l/h)
  8. Segment de retour avec vanne d’arrêt
  9. Actionneur thermoélectrique (pour la régulation individuelle des pièces)
  10. Étiquettes d’étiquetage
  11. Plaque d’extrémité (isolée)
  12. Raccord à compression Eurocône 3/4″ (pour tuyaux ø11,6, ø16 et ø20 mm)
  13. Manchon isolant (en option pour boîtier réfrigéré)

AVANTAGES ET CARACTÉRISTIQUES

  • Optimisé pour le chauffage/refroidissement de surface à basse température
  • Collecteur en plastique avec chambres à air internes pour l’isolation thermique
  • Collecteur de distribution en plastique sans condensation pour le refroidissement
  • Possibilité de conversion aisée en fonctionnement par thermostat
  • Indicateur de débit préréglé sur le départ (10–160 l/h) conformément à la norme EN 1264/4
  • Robinets à bille verrouillables amovibles sur les conduites d’alimentation et de retour
  • Possibilité de purge et de rinçage via le robinet de remplissage et de vidange rotatif
  • Structure modulaire
  • Installation simple, rapide et flexible
  • Segments en plastique pivotants à 180°
  • Toutes les pièces sont auto-étanches, les collecteurs sont testés sous pression
  • Espacement réglable entre les conduites d’alimentation et de retour

CARACTÉRISTIQUES TECHNIQUES

  • Pression d’essai max. : 10 bars (uniquement avec de l’eau)
  • Pression de surcharge max. en service : 6 bars
  • Températures de service : –20 à +90 °C (remplissage avec antigel)

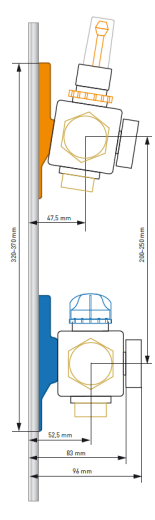

  • Profondeur d’installation du collecteur : 96 mm ou 83 mm avec thermomètres retirés

VARIOMANIFOLD 5.0 avec circulateur

La solution pour associer un système de chauffage basse
température avec un système de chauffage à haute température

RÉNOVER OU AGRANDIR EN TOUTE SIMPLICITÉ

Une situation courante dans la pratique : associer différentes températures de départ
Le VARIOMANIFOLD 5.0 à Circulateur a été spécialement conçu à cet effet. Il permet par exemple d’associer des radiateurs existants fonctionnant à une température de départ d’environ 60°C avec un plancher chauffant VarioComp basse température économe en énergie

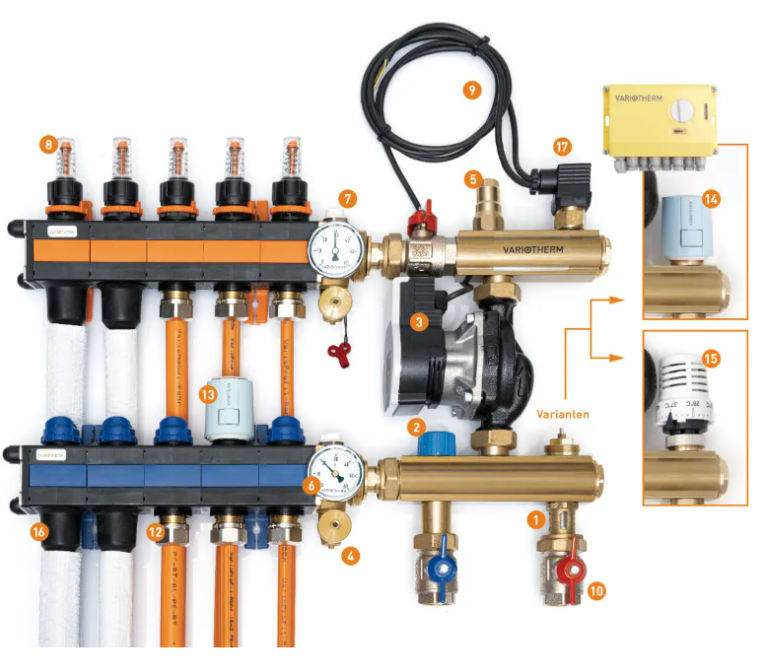

  1. Indicateur de débit, circuit primaire
  2. Vanne de régulation
  3. Circulateur à haut rendement
  4. Robinet de remplissage et de vidange, rotatif
  5. Manchon d’immersion pour sonde à distance
  6. Thermomètre
  7. Purgeur d’air manuel
  8. Vanne de débit, réglable via l’indicateur de débit
  9. 230 V CA, 50 Hz (câble de raccordement fourni : 3 x 0,5 mm² [max. 3 A])
  10. Robinet à bille verrouillable (filetage femelle 3/4″)
  11. Clapet anti-retour (uniquement sur la microstation à pompe)
  12. Raccord à vis de serrage Variotherm 3/4″ Eurocone
  13. Vanne d’arrêt pour conversion aisée en servomoteur
  14. Variante avec station de commande en fonction des conditions
    météorologiques
  15. Variante avec station de commande à valeur fixe
  16. Passe-câble isolant
  17. Limiteur de température maximale

LES AVANTAGES PRATIQUES EN UN COUP D’ŒIL

Conception compacte et peu encombrante
Choix entre une régulation à valeur fixe ou une régulation en fonction des conditions atmosphériques
Réglage optimal du débit primaire grâce à la vanne de régulation intégrée
Circulateur compacte à haut rendement pour un débit d’eau adapté dans un circuit basse température
Raccords Eurocône standardisés de ¾ » vers les circuits de chauffage par rayonnement
Équilibrage hydraulique au moyen de vannes de débit
Purge et désaération simples directement au niveau du collecteur de distribution

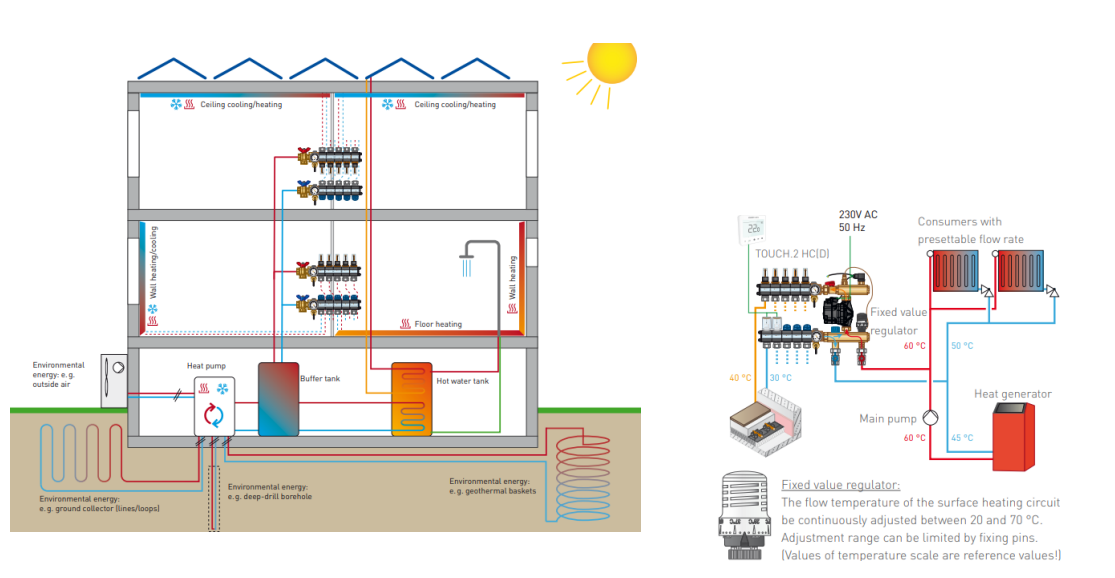

Exemples de schémas d’installation

Armoires pour collecteur de distribution

Variotherm propose des armoires pour collecteur de distribution parfaitement adaptées, pour un montage mural ou encastré.

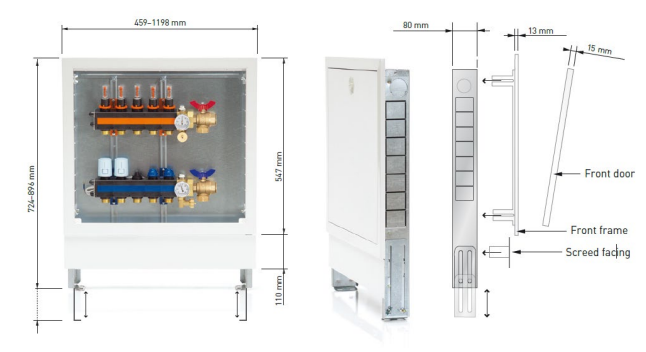

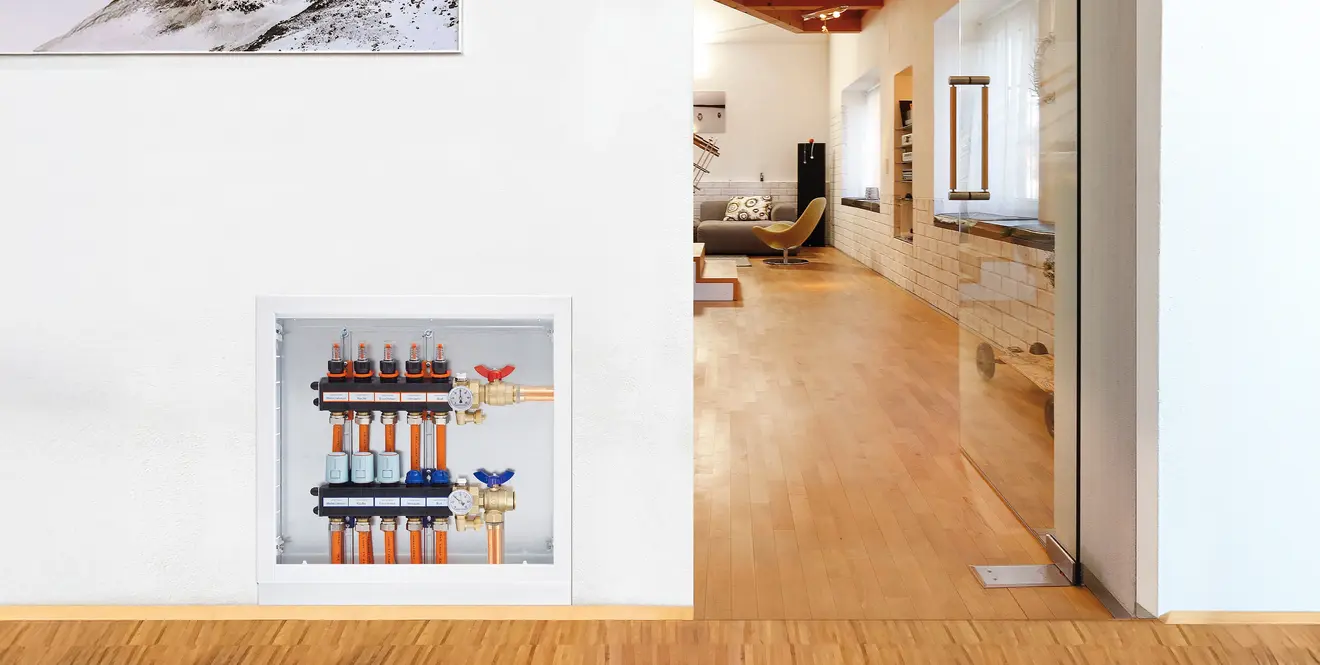

ARMOIRE ENCASTRABLE

Si mince qu’elle s’intègre sans difficulté dans une cloison sèche de seulement 10 cm de profondeur. Largeur jusqu’à 1 198 mm selon l’utilisation.

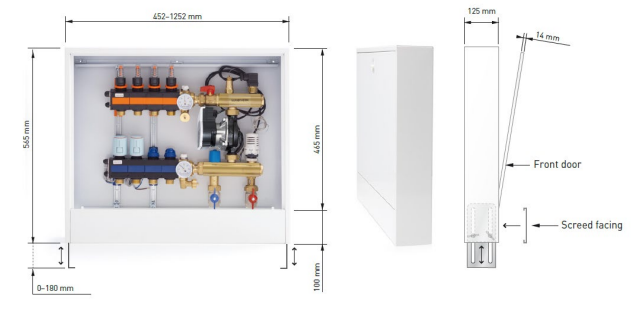

ARMOIRE Pose murale

Simple et élégante. Design discret, pour un montage sans encastrement dans le mur.
Largeur jusqu’à 1 252 mm selon l’utilisation

Thermostat d’ambiance filaire

Une régulation intelligente et une température parfaitement équilibrée

Le thermostat d’ambiance électronique TOUCH.2 HC(D) permet de réguler facilement la température ambiante.
Il peut être utilisé aussi bien pour le chauffage que pour le rafraîchissement. Ce thermostat est parfaitement adapté au chauffage par le sol ainsi qu’aux autres systèmes de chauffage et de rafraîchissement par rayonnement !
Outre la distribution régulée de l’eau de chauffage, le réglage correct de la température ambiante est également essentiel pour un climat agréable : un thermostat d’ambiance mesure la température à l’aide d’un capteur intégré. Cette valeur est comparée à la valeur de consigne définie.
Si la valeur de consigne diffère de la température ambiante, le servomoteur relié au thermostat d’ambiance ouvre la vanne du circuit de chauffage correspondant. Lorsque la température souhaitée est atteinte, le servomoteur ferme la vanne.
Le thermostat d’ambiance numérique TOUCH.2 HC(D) de Variotherm se commande via un écran à l’aide de touches tactiles. L’affichage numérique à LED est réglable en intensité. Le passage du mode chauffage au mode refroidissement s’effectue de manière centralisée via le contact inverseur ou manuellement sur l’appareil.
